焼結部品のバリ取りと熱処理スケール除去は、バレル研磨で同時に、しかも数千個単位で処理できます。ただし焼結部品には「気孔（材料内部の細かな空隙）」があり、通常の金属部品と同じ条件では研磨石の詰まりや寸法の変化を招きます。本コラムでは、焼結部品のバレル研磨で押さえるべき注意点と方式の選び方を、鉄系焼結部品の加工事例をもとに解説します。
焼結部品のバリ取り・スケール除去のご相談はお問い合わせフォームからお気軽にどうぞ。
焼結部品にバレル研磨が使われる理由

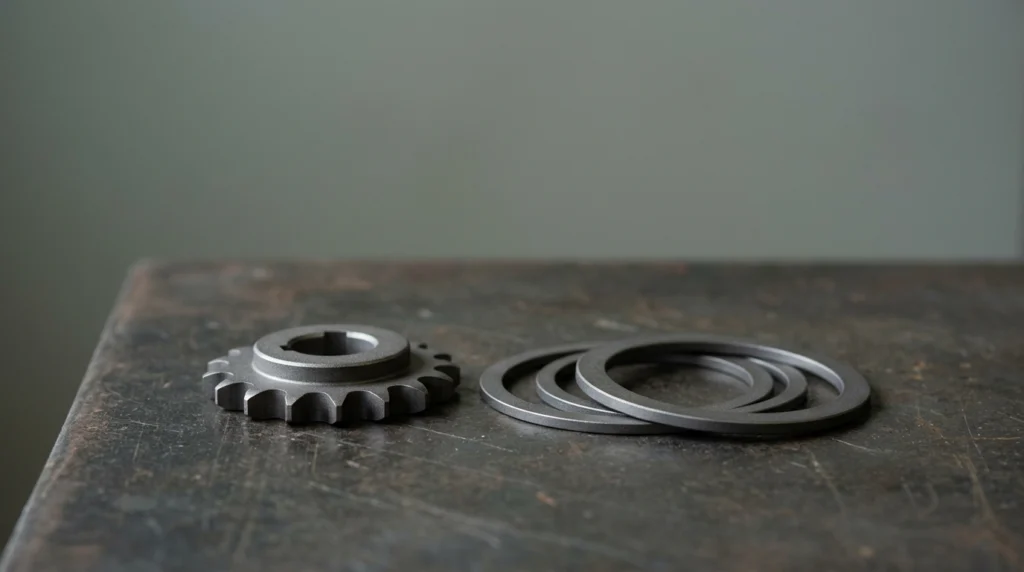

焼結部品（金属粉末を金型で成形し、高温で焼き固めた部品）は、自動車のクラッチやスプロケット、オイルポンプ部品など、量産品に多く使われています。成形と焼結だけで形状ができる一方、次の3種類の「取り除くべきもの」が残ります。
- 型バリ：粉末を圧縮成形する際に、金型の隙間に材料が入り込んでできるバリ
- 加工バリ：焼結後の切削や穴あけで生じるバリ
- 熱処理スケール：焼結後の熱処理で表面に生成する酸化被膜
これらを1個ずつ手作業で落とすのは現実的ではありません。バレル研磨は、槽内でワークと研磨石（メディア）を一緒に動かして表面を均一に削る工法です。バリの除去とスケールの除去を1つの工程で、バッチ単位で処理できるため、焼結部品との相性が良い工法といえます。バリ取り工法全体の位置づけはバレル研磨によるバリ取り｜方式選定と仕上がり事例で解説しています。
例えば自動車外装装置用の鉄系焼結クラッチ（φ21mm×t3.7mm）では、内径部に残った型バリが内側へ倒れ込み、内径寸法がマイナスになる不良が起きていました。バレル研磨で型バリを除去した結果、組付け不良と寸法不良の両方が解消し、5,000個/バッチで量産しています。
焼結部品ならではの3つの注意点
焼結部品は「多孔質」です。これが通常の鋼材や切削品と決定的に異なる点で、条件設計のすべてに影響します。
| 注意点 | 何が起きるか | 対策の考え方 |
|---|---|---|
| メディア詰まり | 気孔や歯底・狭い溝に研磨石の欠片が入り込み、出荷後の不良になる | 詰まりにくいサイズ・形状のメディアを選ぶ。加工後に全数で詰まりを検出する |
| 寸法・エッジの変化 | 研磨が進むとエッジが丸まり、外周・内径の寸法が動く | 寸法公差から逆算して研磨量を決める。試作で寸法変化を測ってから量産に入る |
| 薬液・水分の残留 | 気孔が液を吸い込み、乾燥不足だと錆や変色の原因になる | 研磨後の洗浄と乾燥を工程に組み込む。当社では熱風乾燥機を後工程に置いています |

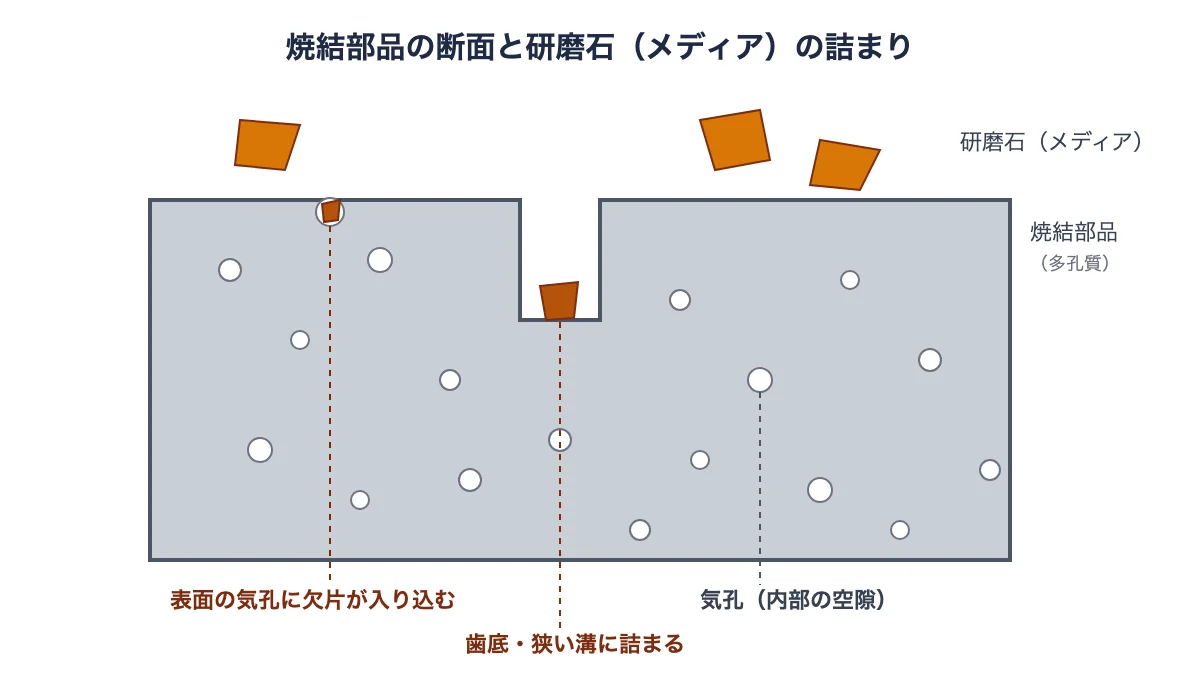

特に厄介なのがメディア詰まりです。歯数45の焼結スプロケット（φ57mm）では、熱処理後に歯底や外周の細い溝にスケールが残る一方、その隙間に研磨石が詰まるリスクがありました。この事例では300ℓ振動バレル機でスケールを除去したうえで、画像選別検査装置による全数検査で詰まりの有無を確認しています。メディアの種類とサイズの考え方はバレル研磨メディア（研磨石）の種類と選び方にまとめています。
方式の選び方：回転・遠心・振動・個別バレル
焼結部品のバレル研磨では、ワークのサイズ・形状・バッチ数・外観要求によって方式を使い分けます。当社の事例をもとに整理すると、次のようになります。
| 方式 | 向くケース | 事例 |
|---|---|---|
| 回転バレル | 小型部品の大量処理。型バリ・スケールの同時除去 | 焼結クラッチ φ21mm、200ℓ回転バレル機、5,000個/バッチ |
| 遠心バレル | 回転バレルでは落ちきらない頑固なスケール。短時間で研磨力が欲しいとき | 焼結クラッチ φ22mm、遠心バレル研磨機CFB-60、3,000個/バッチ |
| 振動バレル | 歯底・狭い溝など、研磨石を隅々まで到達させたい形状 | 焼結スプロケット φ57mm、300ℓ振動バレル機、500個/バッチ |
| 2工程（振動＋回転） | 除去に加えて表面の平滑化・摺動性の向上まで求められるとき | パーキングアクチュエータ部品、100L振動バレル機＋100L回転バレル機、500個/バッチ |
| 個別バレル（仕切り槽） | 打痕・キズが許されない外観部品 | オイルポンプ焼結部品 φ50mm、個別仕切り槽を備えた遠心バレル機、40個/バッチ |
遠心バレルは回転バレルの数倍の遠心力が働くため、付着状態にばらつきのある熱処理スケールでも安定して除去できます。小型焼結部品の遠心バレル研磨事例では、回転バレルで除去しきれなかったバリとスケールを、φ22mm×t4.3mmの薄板形状で3,000個/バッチ処理しました。各方式の仕組みの違いはバレル研磨の種類と選び方｜4方式を比較とバレル研磨の種類でご確認ください。
現場の知見：機能まで狙う焼結部品の研磨
焼結部品のバレル研磨は「きれいにする」だけが目的ではありません。事例から見えてくる、機能に直結するポイントを3つ挙げます。
1. 摺動性はバリ・スケールの残り方で決まる。クラッチの山部（かみ合い部分）にバリやスケールが残ると摺動性が下がり、初動に影響します。鉄系焼結製のパーキングアクチュエータ部品（75mm×30mm×20mm）では、振動バレルでスケールとバリを除去した後、回転バレルで表面を平滑化する2工程研磨で摺動性の向上を図りました。表面の指標については表面粗さとバレル研磨の基礎知識｜Ra・Rzの測定方法をご覧ください。
2. 内径バリは寸法不良の原因になる。内径部の型バリは内側に倒れ込み、内径寸法をマイナス側に狂わせます。バリを「削る」のではなく「根元から除去する」条件が要るため、回転バレルの流動特性を活かした条件設定で対応しました。研磨条件の考え方はバレル研磨の条件設計入門｜回転数・時間・投入量の最適化で解説しています。
3. 外観部品は接触そのものを断つ。打痕やキズが許容されない焼結部品では、一括投入ではなくワークを仕切りで分けて処理する個別バレルを使います。オイルポンプ用焼結部品の事例では、成形バリ・加工バリの除去と打痕の抑制を両立し、検査員による全数外観検査まで行いました。打痕・変形などの不良要因はバレル研磨のトラブル対策｜打痕・変形・黒ずみの原因にまとめています。
なお、焼結部品はめっきや塗装の前処理としてバレル研磨されることも多く、その場合はスケール除去に加えて密着性を左右する面粗さの調整が目的になります。詳しくはめっき・塗装の前処理としてのバレル研磨をご参照ください。
メディア詰まりを出荷させない検査体制
焼結部品では、研磨の出来以上に「詰まりを見逃さないこと」が品質を決めます。当社では画像選別検査装置を3台保有し、研磨石が気孔や歯底に残留した製品を全数検査で排除しています。加えて、キーエンス製デジタルマイクロスコープVHX-8000による目視検査、ミツトヨ製FORMTRACER Avantによる表面状態の確認を事例に応じて組み合わせています。
ISO 9001に基づきQC工程表・作業標準書を整備し、ロット単位で加工条件を記録・共有しているため、量産に入った後も同じ条件を再現できます。検査・工程管理の全体像は当社の強みで公開しています。
よくあるご質問
焼結部品のバリ取りとスケール除去は1工程でできますか？
多くの場合、1つのバレル研磨工程で型バリ・加工バリの除去と熱処理スケールの除去を同時に行えます。ただし表面の平滑化や摺動性の向上まで求める場合は、振動バレルと回転バレルの2工程に分けることがあります。
研磨石が気孔に詰まったまま出荷される心配はありませんか？
詰まりにくいメディアを選定したうえで、画像選別検査装置による全数検査で詰まりを検出・排除しています。歯底や狭い溝を持つ部品ほど詰まりのリスクが高いため、形状に応じて検査方法を決めます。
研磨で寸法が変わりませんか？
バレル研磨は表面をわずかに削る工法のため、エッジや寸法は少なからず変化します。図面公差をお知らせいただければ、試作で寸法変化を測定してから量産条件を確定します。
どのくらいの数量から依頼できますか？
試作は1個から対応しています。量産では40個/バッチの外観部品から5,000個/バッチの小型部品まで実績があります。数量と形状をお知らせください。
打痕やキズを付けずに焼結部品を研磨できますか？
個別仕切り槽を備えたバレル機で、ワーク同士が接触しない状態で研磨する方法があります。外観要求の内容にもよりますので、まずは要求基準と現物をご相談ください。お取引の流れもあわせてご覧ください。
まとめ
焼結部品のバレル研磨は、多孔質という素材特性を前提にした条件設計と検査体制が成否を分けます。
- できること → 型バリ・加工バリ・熱処理スケールの同時除去、摺動性の向上、めっき前処理
- 注意点 → メディア詰まり・寸法変化・薬液残留の3つを工程で潰す
- 方式 → 大量なら回転、頑固なスケールなら遠心、狭小部は振動、外観部品は個別バレル
当社は1984年の創業以来バレル研磨を専門に手がけ、自動車向け焼結部品の量産処理を多数手がけています。焼結部品のバリ取り・スケール除去でお困りの際は、お気軽にお問い合わせください。
