アルミ部品のバレル研磨｜変形・黒ずみを抑える条件

アルミ部品をバレル研磨に出したら「角が丸くなった」「表面が黒ずんだ」という経験はないでしょうか。アルミは軟らかく化学的にも反応しやすいため、鉄やステンレスと同じ条件で研磨すると打痕・ダレ・変色といったトラブルが起こりがちです。本コラムでは、アルミ部品のバレル研磨で変形・黒ずみを抑える条件設計を、メディア選定・運転条件・コンパウンドのpH管理の観点から解説します。

アルミ部品のバレル研磨が難しい理由

アルミは、バレル研磨の対象としては扱いに注意が必要な素材です。理由は大きく2つあります。

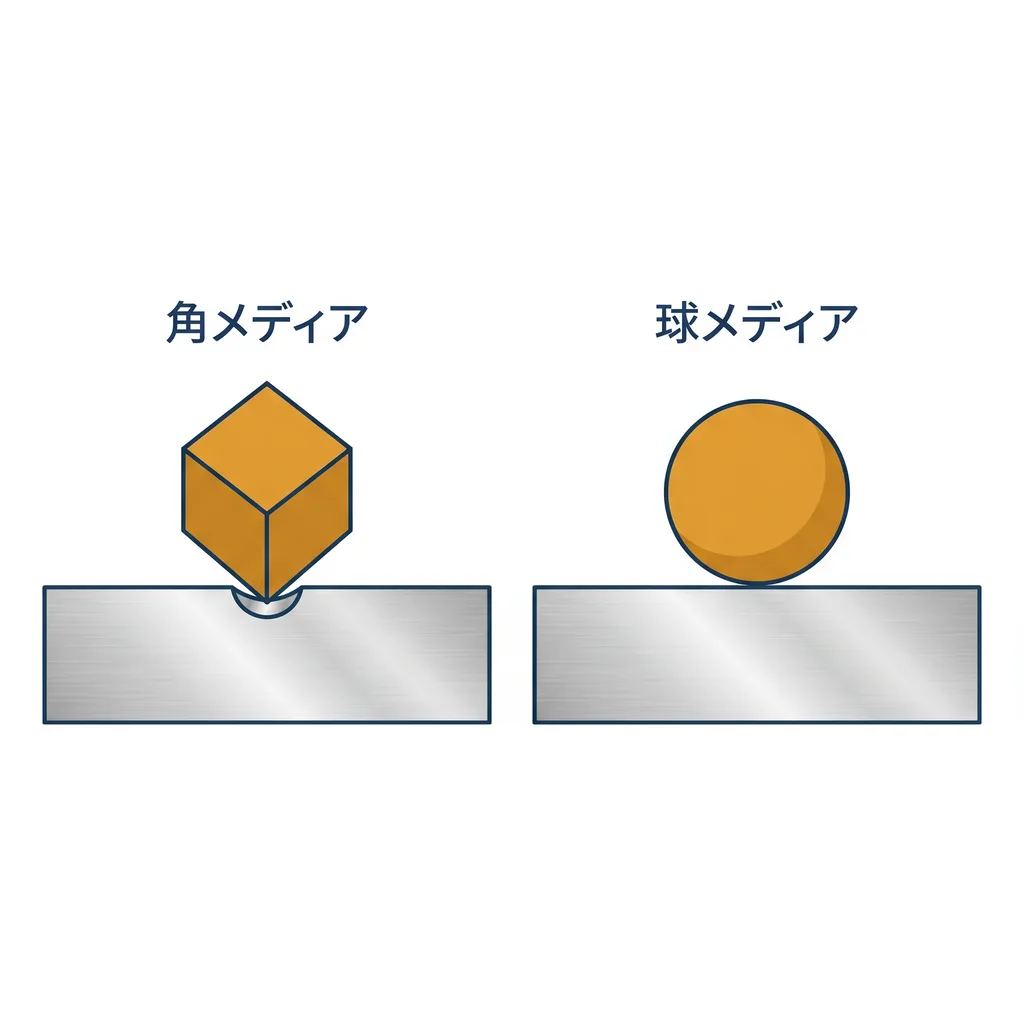

1つ目は軟らかさです。とくに純アルミ（1000系）は硬度が低く、ビッカース硬度の目安は約30と、鉄の数分の1程度しかありません。そのため打痕や傷が入りやすく、磨きすぎると角が丸まる「ダレ」が発生します。円筒形や三角形など角のあるメディアは、軟らかいアルミに対して角が「点」や「線」で当たるため、打痕や意図しない研磨目の原因になります。

2つ目は化学的な反応のしやすさです。アルミは表面の酸化皮膜（不動態皮膜）が加工で失われると新生面が露出し、コンパウンドや洗浄剤の成分と反応して黒ずみ・変色を起こしやすくなります。バリ取りの基本はバレル研磨によるバリ取りでも解説しています。

変形（打痕・ダレ）を抑えるメディアと運転条件

アルミの変形を抑える鍵は、当たりのやさしいメディアと穏やかな運転条件です。工程ごとに次のように使い分けます。

• バリ取り工程：比重が小さく衝撃の穏やかな樹脂（プラスチック）メディアが適します。打痕や傷が出にくく、2次バリも寝込みにくいのが利点です。
• 光沢・仕上げ工程：角のない球状メディアを使い、点当たりによる打痕を避けます。アルミ・銅などの非鉄金属向けに設計された専用メディアもあります。
• 運転条件：低圧・低速の運転で穏やかな流動を保ち、ダレを防ぎます。研磨力を上げたいときも、回転数や時間を上げるより工程を分ける方が安全です。

条件設計の基本的な考え方はバレル研磨の条件設計入門、メディアの選び方は研磨メディアの種類と選び方もあわせてご覧ください。装入量やワークとメディアの比率（一般に1：3〜1：6程度）も、ワーク同士のぶつかり（共擦り）による打痕を左右します。

黒ずみ・変色を抑えるコンパウンドのpH管理

アルミの黒ずみ・変色は、主に次の化学反応で起こります。

• アルカリ腐食：アルカリ性の洗浄剤やコンパウンドと反応して変色する
• 電解腐食：アルミと異種金属が接触した状態で発生する
• 不動態皮膜の喪失：加工で保護皮膜が失われ、新生面が反応しやすくなる

アルミが変色しやすいのは、おおむねpH4未満（酸性）またはpH8以上（アルカリ性）の領域です。そのため、研磨液・コンパウンドは中性域（pH4〜8）で管理することが基本になります。実際、変色したアルミ板を平滑仕上げ用の樹脂メディアと中性洗剤で処理すると、アルミ本来の灰白色を保ったまま均一な仕上がりが得られたという検証もあります。トラブル全般の切り分けはバレル研磨のトラブル対策でも扱っています。

アルミバレル研磨でできる仕上げ

条件を適切に設計すれば、アルミでも幅広い仕上げに対応できます。代表的な仕上げを整理します。

乾式バレルは薄物の軽研磨・仕上げに、湿式バレルは研磨力や光沢・防錆を狙う工程に向きます。アルミは自動車部品・電子機器筐体・装飾部品など幅広い分野で使われ、用途に応じて仕上げを選びます。なお、内容によってはアルマイトなど後工程の前提が変わるため、まずはご相談ください。実際の加工例は研磨事例でもご覧いただけます。

よくあるご質問

まとめ

アルミ部品のバレル研磨は、軟らかさと化学的な反応のしやすさという2つの特性を踏まえた条件設計が成否を分けます。

• 変形対策 → 球状・樹脂メディア＋低圧・低速運転
• 黒ずみ対策 → コンパウンドを中性域（pH4〜8）で管理
• 仕上げの選択 → 乾式・湿式とメディアの組み合わせで使い分け

当社は1970年の創業以来バレル研磨を専門に手がけ、回転・振動・遠心・流動・磁気の5方式を保有しています。アルミの変形・変色でお困りの際は、取引の流れをご確認のうえ、お気軽にお問い合わせください。
