バレル研磨の仕上がり品質は、条件設計で9割が決まると言っても過言ではありません。同じ装置・同じメディアを使っていても、回転数を10rpm変えるだけで表面粗さが大きく変わることがあります。逆に言えば、条件設計を体系的に行えば、安定した品質と歩留まり向上を同時に実現できます。

本コラムでは、バレル研磨の条件設計で押さえるべき5つの基本パラメータ（装入量・メディア比・回転数・処理時間・コンパウンド濃度）を具体的な数値とともに解説します。さらに、条件出しの実務フロー、現場でよくある失敗パターンと対策まで網羅していますので、これから条件設計に取り組む方はもちろん、既存条件の見直しにもお役立てください。

バレル研磨における条件設計とは、メディア・コンパウンド・処理時間・回転数（振動数）・装入量の5つのパラメータを、加工目的に合わせて最適に組み合わせる作業を指します。

これら5つのパラメータは互いに影響し合うため、1つを変えるだけで仕上がりが大きく変わります。たとえば、回転数を上げれば研削力は高まりますが、処理時間が同じままでは過研磨による寸法変化や面荒れを引き起こすリスクがあります。

バレル研磨の基本的な仕組みについては「バレル研磨とは」で詳しく解説しています。また、研磨方式によって条件設計のアプローチが異なりますので、「バレル研磨の種類」もあわせてご確認ください。

条件設計を属人的な経験則に頼るのではなく、データに基づいて体系化することで、品質の安定化・リードタイム短縮・不良率低減を同時に達成できます。

ここからは、条件設計で必ず押さえるべき5つのパラメータを、それぞれ推奨レンジと注意点を交えて解説します。

1. 装入量（容積比）

装入量とは、バレル槽の容積に対するワーク＋メディア＋コンパウンド液の合計体積の比率です。最適範囲はバレル槽容積の50〜70%が一般的な目安とされています。

• 装入量が多すぎる場合（70%超）：ワークとメディアの流動が阻害され、研磨ムラや研磨不足が発生します。特に振動バレルでは流動パターンが崩れやすくなります。
• 装入量が少なすぎる場合（50%未満）：ワーク同士の衝突頻度が増し、打痕やキズのリスクが高まります。遠心バレルでは特に顕著です。

装入量の管理は、重量ではなく容積ベースで行うのがポイントです。メディアの形状や比重によって同じ重量でも容積が異なるため、計量カップやマーキングによる容積管理をおすすめします。

2. メディア対ワーク比

メディア対ワーク比とは、メディアの体積をワークの体積で割った比率です。基本的な目安は3:1〜6:1（メディア:ワーク）の範囲です。

• ワークが小さい場合：比率を高め（5:1〜6:1）に設定し、ワーク同士の接触を防ぎます。
• ワークが大きい場合：比率を低め（3:1〜4:1）に設定し、メディアの研削力を確保します。
• 複雑形状のワーク：穴や溝にメディアが入り込む必要があるため、小さいメディアを多めに使い、比率を上げます。

メディアの選定方法については「メディア選定ガイド」で素材・形状・粒度別の選び方を詳しくまとめています。

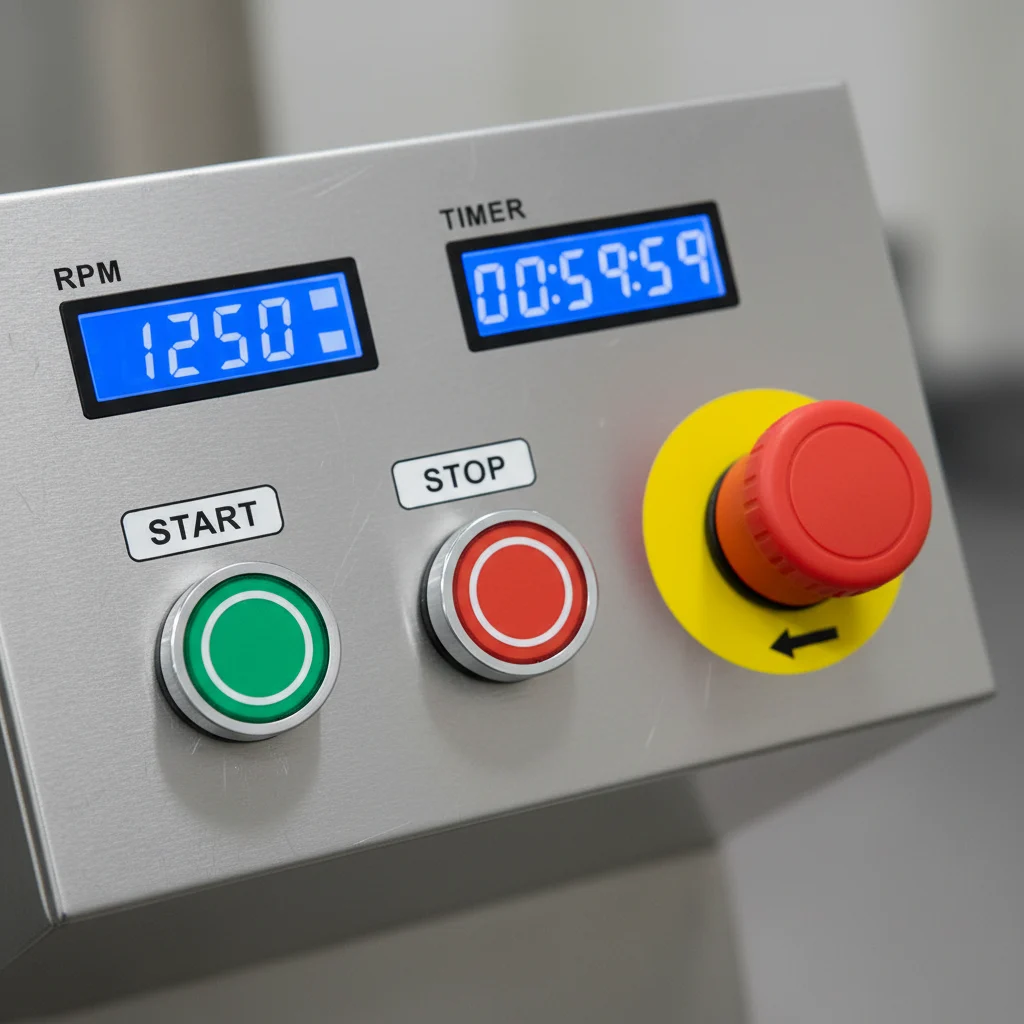

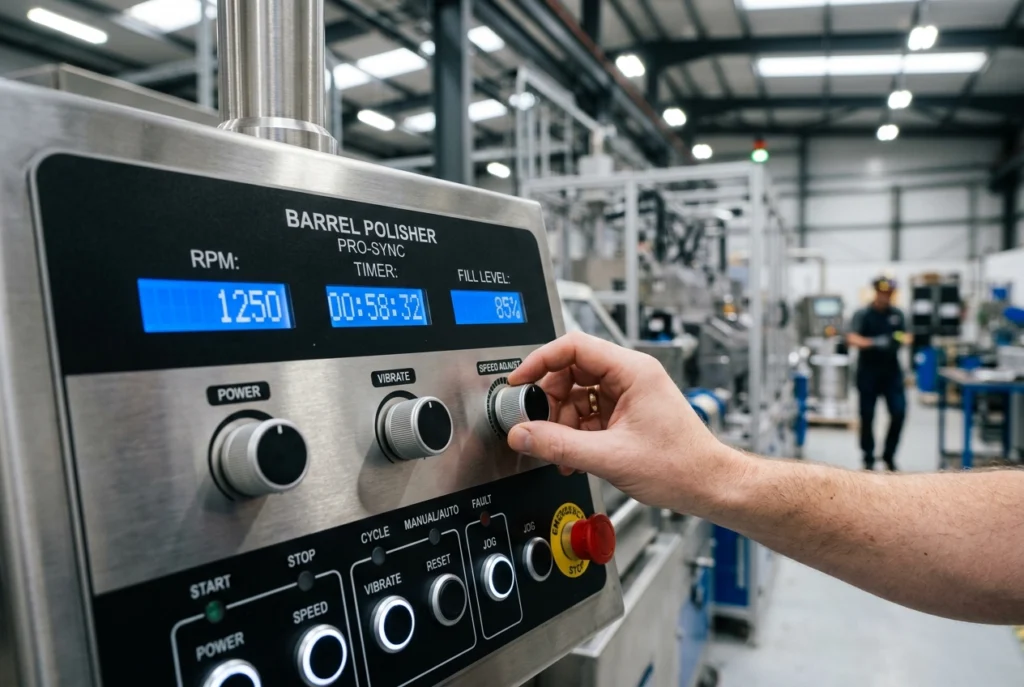

3. 回転数（振動数）

回転数は研削力に直結する重要なパラメータです。研磨方式によって最適範囲が大きく異なります。

回転数と研削力の関係は単純な正比例ではありません。一定の回転数を超えると、メディアがバレル槽壁に張り付く「遠心保持」状態となり、かえって研削力が低下します。回転バレルの場合、臨界回転数の60〜80%が最適とされています。

各方式の特性と使い分けは「バレル研磨5方式の特徴と選び方」で比較表つきで解説しています。

4. 処理時間

処理時間は加工目的によって大きく異なります。以下は一般的な目安です。

処理時間は長ければよいというものではありません。過剰処理のリスクとして以下が挙げられます。

• 寸法変化：エッジや角部の過度な研削により、公差外に出る
• 面荒れ：メディアの摩耗粉や切粉が再付着し、かえって表面粗さが悪化する
• コスト増：電力・コンパウンド消費量の増加

バリ取りに特化した条件設計のコツは「バリ取り加工のポイント」で解説しています。

5. コンパウンド濃度

コンパウンド（研磨助剤）は、研削促進・防錆・洗浄・潤滑といった複数の役割を担います。一般的な濃度は水量の0.5〜2.0%です。

• 濃度が低すぎる場合：研削力の低下、ワーク表面の酸化・変色、メディアの目詰まり
• 濃度が高すぎる場合：過剰な泡立ちによる研磨効率低下、コスト増加、排水処理負荷の増大

pH管理も重要です。アルミニウムや亜鉛ダイカストなどの非鉄金属は、pH 8以上のアルカリ性コンパウンドで腐食するリスクがあります。素材に適したpH範囲を確認したうえでコンパウンドを選定してください。

コンパウンドの種類と選び方は「コンパウンド選定ガイド」で詳しく解説しています。

パラメータ一覧表

条件設計は、以下の5ステップで進めるのが効率的です。当社でも新規ワークの受入時にはこのフローに沿って条件出しを行っています。

Step 1：加工目的と品質要求の明確化

まず、何を達成したいのかを数値で定義します。

• 表面粗さ目標値（例：Ra 0.4μm以下）
• バリ取りの許容残存量
• 寸法公差の許容範囲
• 外観基準（打痕・キズの許容レベル）

Step 2：方式・メディア・コンパウンドの仮選定

加工目的とワーク形状から、研磨方式・メディア種類・コンパウンドの組み合わせを仮決定します。「バレル研磨のメリット・デメリット」を踏まえた方式選定が重要です。

Step 3：テスト加工（3条件以上で比較）

仮選定した条件をベースに、最低3条件でテスト加工を実施します。1条件だけでは最適かどうかの判断ができません。たとえば、回転数を「低・中・高」の3段階で試し、仕上がりを比較します。

Step 4：条件記録シートへの記録

テスト結果は必ず記録します。記録すべき項目は以下のとおりです。

• 装入量（容積比）、メディア種類・サイズ・量
• 回転数（振動数）、処理時間
• コンパウンド種類・濃度・水温

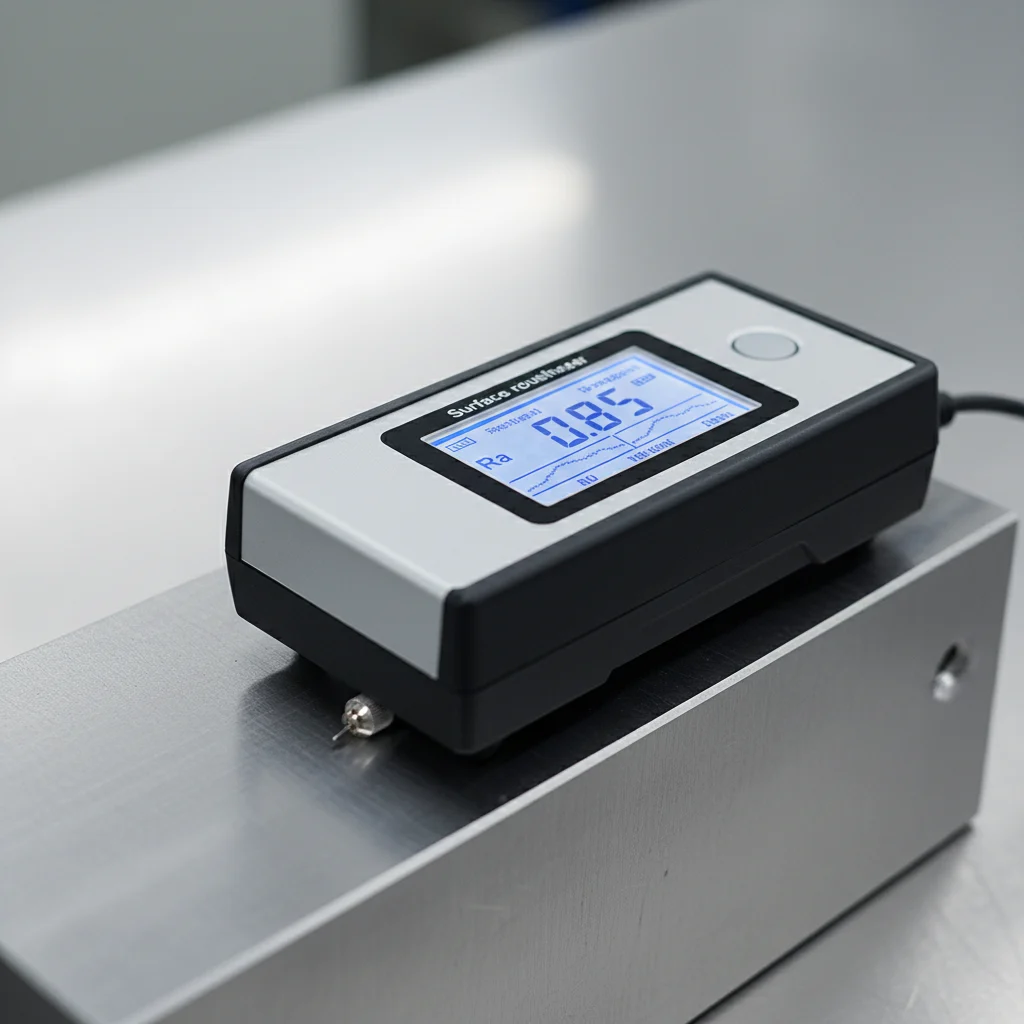

• Before/After 写真、表面粗さ測定値（Ra）
• 目視検査結果（打痕・キズ・バリ残存の有無）

Step 5：量産条件の確定と標準化

最適条件を確定したら、条件票（標準作業書）として文書化し、誰が作業しても同じ品質を再現できる状態にします。メディアの摩耗やコンパウンドの劣化に伴う定期的な条件見直しのサイクルも設定しておきましょう。

当社では、条件出しのテスト加工から量産までを一貫してサポートしています。取引の詳しい流れは「取引の流れ」をご確認ください。

条件設計の現場では、同じような失敗パターンが繰り返されることがあります。ここでは代表的な3つの失敗事例と対策をまとめます。トラブル全般の対処法は「バレル研磨トラブルシューティング」でさらに詳しく解説しています。

失敗1：装入量が多すぎて研磨ムラが発生

症状：ワークの一部だけ研磨されず、ムラが出る。特にバレル槽底部のワークに研磨不足が集中する。

原因：装入量が容積比75%を超え、メディアとワークの流動が阻害されている。

対策：装入量を65%以下に下げ、流動状態を目視で確認する。必要に応じて処理時間を延長する。

失敗2：処理時間が長すぎて寸法超過

症状：バリは完全に除去できているが、エッジが過度に丸まり、寸法が公差外に出る。

原因：処理時間を「長い方が安心」と考え、必要以上に延長している。

対策：目標品質に到達した時点で処理を止める。30分刻みでサンプルを抜き取り、品質変化を確認するのが有効。

失敗3：メディアサイズの不適合で穴詰まり

症状：ワークの穴や溝にメディアが詰まり、後工程での除去に工数がかかる。

原因：ワークの穴径に対してメディアサイズが小さすぎる。

対策：メディアの最小寸法がワークの最小穴径の1.2倍以上になるよう選定する。複数サイズのメディアを混合する場合は、最小サイズに注意する。

これらの失敗を防ぐためにも、前述の5ステップによる体系的な条件出しが重要です。当社の研磨事例では、実際にどのような条件で加工したかを数値つきで公開していますので、参考にしてください。

バレル研磨の条件設計は、装入量・メディア比・回転数・処理時間・コンパウンド濃度の5パラメータを体系的に管理することが基本です。

• 装入量は容積比50〜70%を目安に、流動状態を確認しながら調整する
• メディア対ワーク比は3:1〜6:1を基本とし、ワークサイズに応じて増減する
• 回転数は方式ごとの推奨レンジ内で、臨界回転数の60〜80%を狙う
• 処理時間は「長ければ良い」ではなく、目標品質到達で止めることが重要
• コンパウンドは濃度だけでなくpH管理まで含めて最適化する

条件出しは最低3条件のテスト加工で比較し、結果を条件票として標準化することで、量産での品質安定を実現できます。

バレル研磨のメリット・デメリットを俯瞰的に把握したい方は「バレル研磨のメリット・デメリット」も参考になります。また、当社の課題解決事例では、条件設計の工夫によって品質改善を達成した実績を多数ご紹介しています。
