バレル研磨は多くの製造現場で採用されている表面仕上げ技術ですが、条件設定やメディア選定を誤ると、打痕・変形・黒ずみなどのトラブルが発生します。こうした不良は納期遅延やコスト増加に直結するため、原因の特定と対策が欠かせません。

本コラムでは、バレル研磨の基礎知識を踏まえたうえで、現場で頻出する6つのトラブルについて、原因と具体的な対策を体系的に解説します。チェックリストやFAQも掲載していますので、日常の品質管理にお役立てください。

バレル研磨の現場で報告されるトラブルは、大きく以下の6つに分類できます。いずれも研磨方式やメディア条件の見直しで改善が可能です。

以下のセクションでは、各トラブルの原因を掘り下げ、現場で実行可能な対策を紹介します。バレル研磨5方式の特徴と選び方もあわせて参照すると、方式変更による改善イメージがつかみやすくなります。

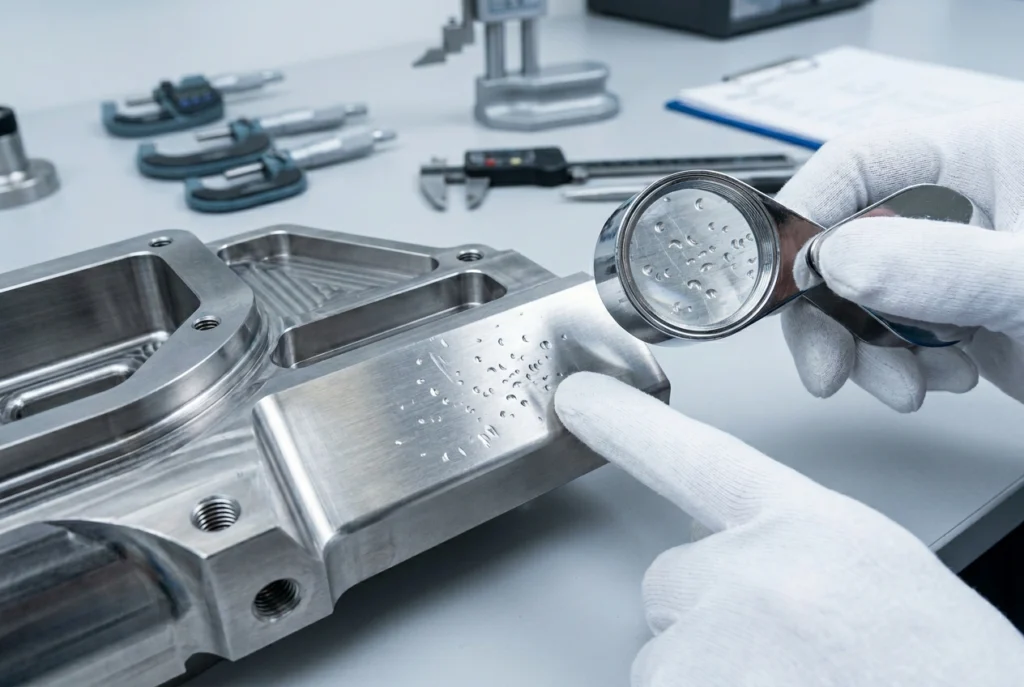

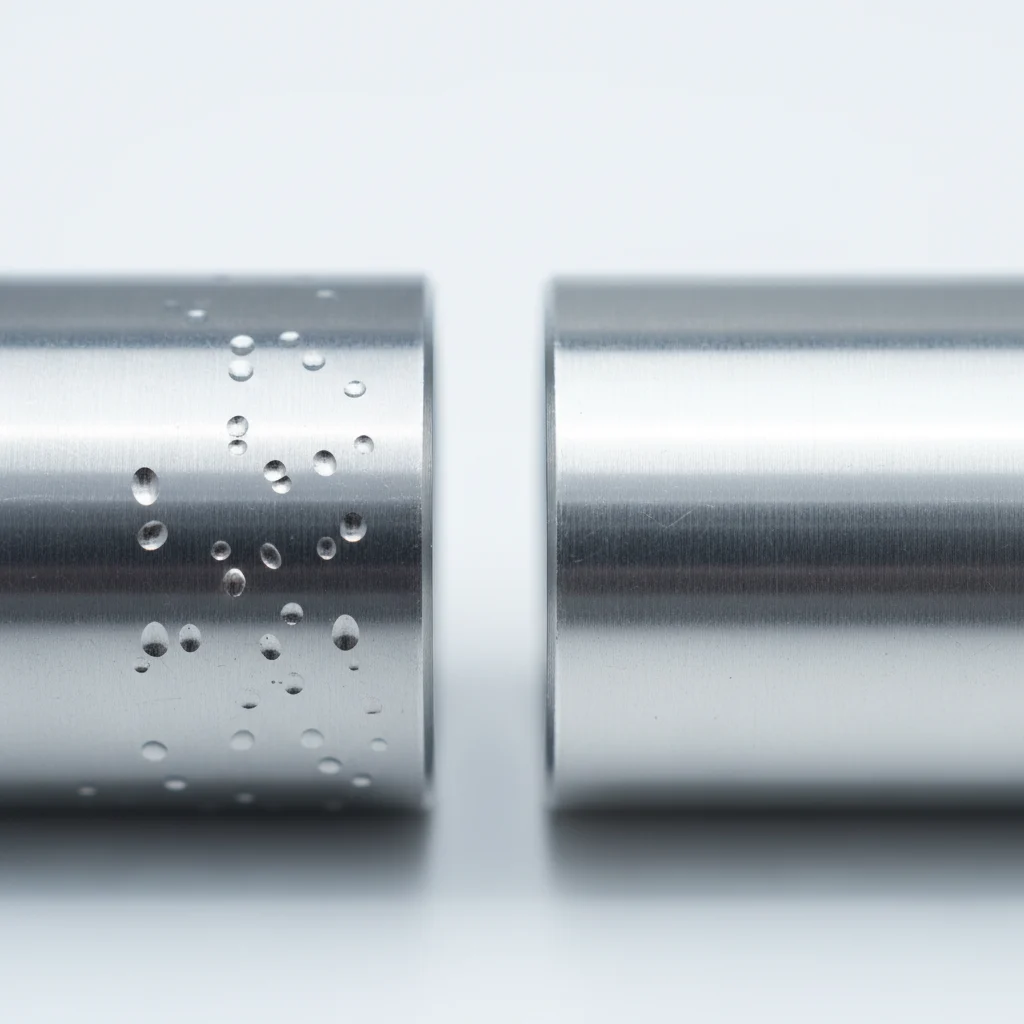

打痕は、バレル研磨で最も多く報告されるトラブルです。ワーク表面に生じる凹みや圧痕は、外観不良として出荷判定で弾かれるため、歩留まりを大きく悪化させます。

原因 — ワーク同士の衝突・メディア硬度の不適合・投入量過多

打痕の発生メカニズムは主に3つあります。第一に、バレル槽内でワーク同士が直接衝突するケースです。特に回転バレルでは、ワークが「なだれ落ち」の際にぶつかりやすくなります。

第二に、メディア硬度がワーク素材に対して高すぎる場合です。セラミックメディアは研削力に優れますが、アルミや銅などの軟質金属に使用すると打痕を残すリスクが高まります。

第三の原因は、投入量の過多です。バレル槽の充填率が80%を超えると、メディアの流動性が低下し、ワーク間の緩衝効果が失われます。適切な充填率は槽容量の60〜70%が目安です。

対策 — 流動バレル採用・プラスチックメディアへ変更・仕切り治具使用

最も効果的な対策は、流動バレル方式への切り替えです。治具にワークを固定するため、部品同士の接触がゼロになり、打痕を根本的に防止できます。

方式変更が難しい場合は、メディアをセラミックからプラスチック系に変更する方法が有効です。メディア選定ガイドで詳しく解説していますが、プラスチックメディアは衝撃を吸収しやすく、軟質金属への打痕リスクを大幅に低減します。

さらに、バレル槽内に仕切り治具を設置してワーク同士を分離する手法も実用的です。当社の実績では、メディア対ワーク比を1:4から1:6に変更し、プラスチックメディアと仕切り治具を併用したところ、打痕発生率が80%減少しました。

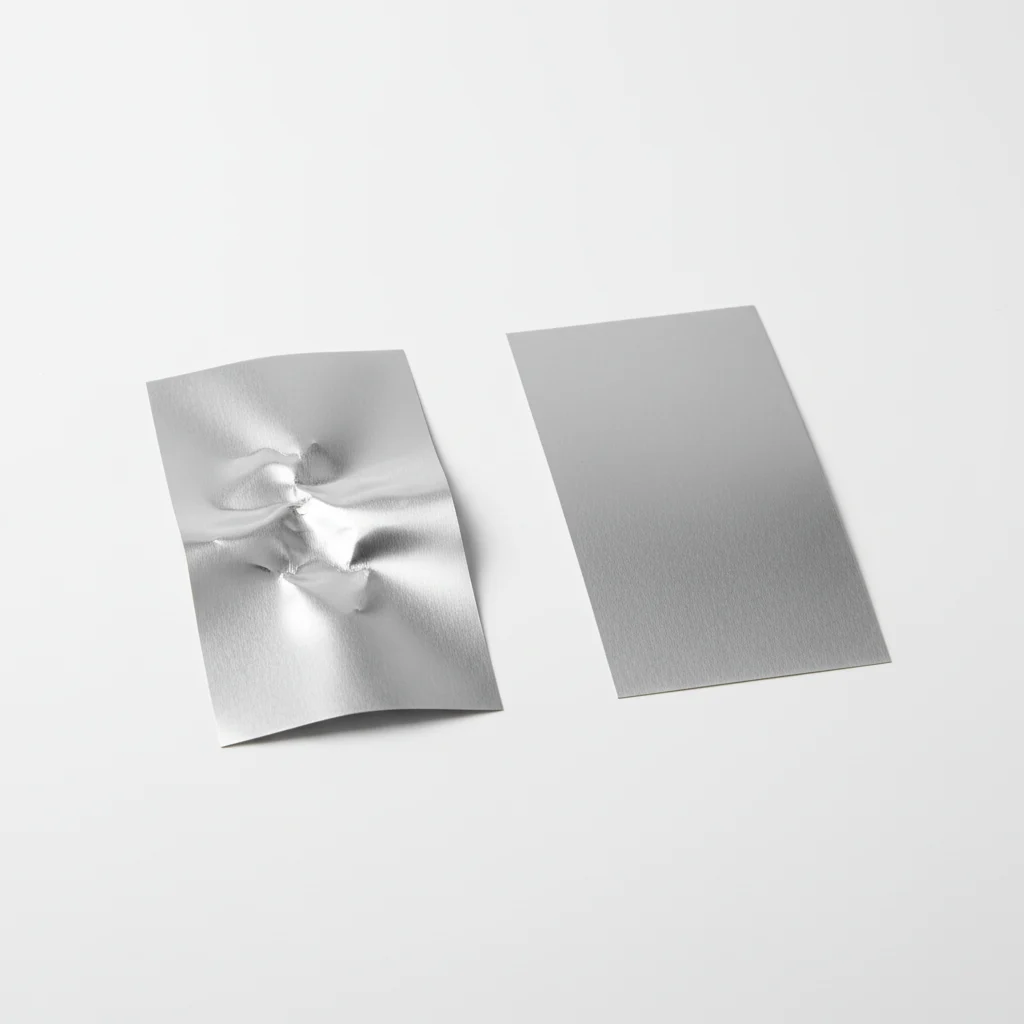

板厚が薄い部品や細長い形状のワークでは、バレル研磨中に変形や曲がりが発生することがあります。研磨後に寸法検査でNGとなるケースも多く、後工程での矯正コストが問題になります。

原因 — 遠心力過大・薄肉部品の耐力不足

変形の最大要因は、ワークの耐力を超える外力がかかることです。遠心バレル（ハイエナジーバレル）は4〜10Gの遠心力を発生させるため、板厚0.5mm以下の薄肉部品では曲がりが生じやすくなります。

また、振動バレルでは長尺部品が共振周波数に近い振動を受けた場合、局所的な応力集中で塑性変形に至ることがあります。処理時間が長すぎる場合にも累積的な変形が進行します。

対策 — 回転数低減・メディアサイズ縮小・処理時間短縮

まずは回転数（rpm）を10%刻みで下げながら、仕上がり品質とのバランスを探ります。遠心バレルの場合、回転数を120rpmから100rpmへ低減するだけで変形リスクを約40%抑制できたケースがあります。

次に、メディアサイズの縮小が有効です。メディアが小さいほど個々の衝撃エネルギーが減少し、ワークへの負荷が軽減されます。処理時間も標準の70〜80%に短縮し、多段工程に分けることで品質と加工量を両立できます。

バレル研磨のメリット・デメリットでも解説しているとおり、方式ごとに加工力が異なるため、薄肉部品には回転バレルや流動バレルなど低衝撃の方式が適しています。

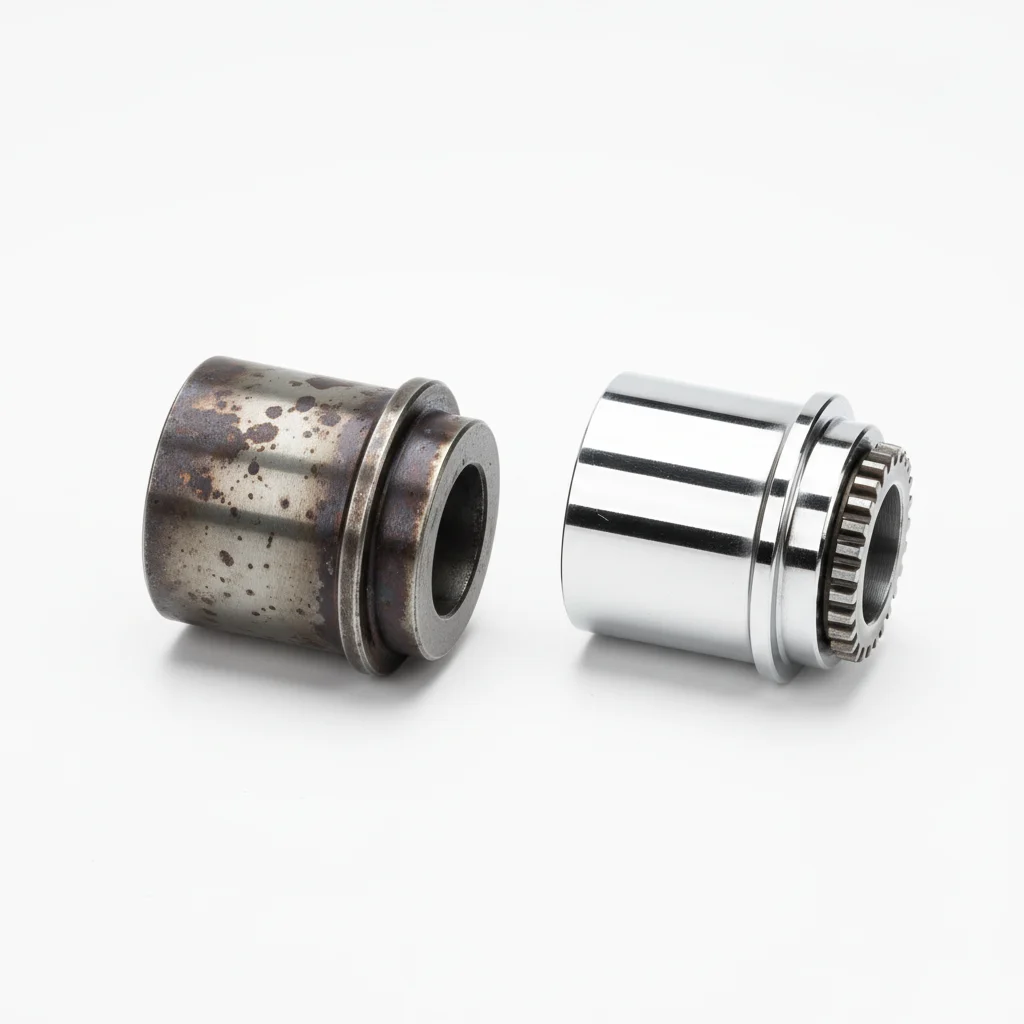

研磨後のワーク表面が黒ずんだり、変色したりするトラブルは、外観品質を重視する業界で深刻な問題となります。特に医療機器や自動車の意匠部品では、微小な変色でも不合格になります。

原因 — 酸化・コンパウンド不足・異種金属混入

黒ずみの主要因は、研磨液中の酸素によるワーク表面の酸化です。コンパウンド（研磨液添加剤）の防錆成分が不足すると、研磨中に酸化膜が形成されます。

また、見落とされがちな原因として異種金属の混入があります。ステンレスと鉄、銅とアルミなど異なる素材を同一バッチで処理すると、電気化学的反応（ガルバニック腐食）により変色が発生します。コンパウンド選定ガイドで適切な薬剤の選び方を紹介しています。

対策 — 防錆コンパウンド追加・研磨後即時洗浄・素材別バッチ管理

最優先の対策は、防錆成分を含むコンパウンドの適正濃度での使用です。濃度は導電率センサーで管理し、2.5〜5.0%の範囲を維持します。濃度が1%低下するだけで変色リスクが2倍になるというデータもあります。

研磨完了後は30分以内の洗浄・乾燥が鉄則です。放置時間が長いほど酸化が進行するため、排出からすすぎまでの動線を短縮することが重要です。

さらに、素材ごとにバッチを分ける管理体制を確立します。やむを得ず混合する場合は、電位差の小さい組み合わせに限定し、防錆コンパウンドの濃度を上限値まで引き上げます。

同一バッチ内で光沢にばらつきが出る「光沢ムラ」は、目視検査で不良と判定されやすいトラブルです。仕上がりの再現性が求められる量産品では、特に管理が重要になります。

原因 — メディア消耗・コンパウンド濃度低下・処理時間不足

メディアは使用を重ねるごとに角が丸くなり、研磨力が低下します。新品メディアと消耗メディアが混在すると、ワークごとの仕上がりに差が生じます。

コンパウンド濃度が所定値を下回った状態での加工も、光沢ムラの原因です。特に長時間バッチでは蒸発による濃度変化が無視できません。処理時間が不足している場合、メディアの接触頻度が低い部位で光沢が出にくくなります。

対策 — メディア定期補充・濃度管理・多段工程化

メディアは処理時間100時間ごとに新品を20〜30%補充し、全量交換は500時間を目安に行います。当社の設備情報ページで紹介している研磨機には、メディア摩耗量の自動モニタリング機能を備えたものもあります。

コンパウンド濃度は自動補給装置を導入するのが理想的です。手動管理の場合は、2時間ごとの濃度チェックをルーチンに組み込みます。さらに、粗研磨と仕上げ研磨の2段工程に分けることで、各段階の仕上がりが安定し光沢の均一性が向上します。

穴や溝を持つワークでは、研磨後にメディアが残留する「メディア詰まり」が発生します。後工程で除去できなければ、異物混入として重大な品質クレームにつながります。

原因 — メディアサイズとワーク穴径の不適合

メディア詰まりの原因はシンプルです。メディアの外径がワークの穴径や溝幅に対して小さすぎると、加工中にメディアが入り込み、取り出せなくなります。円形メディアだけでなく、三角形や円錐形のメディアでも先端が溝に嵌まるケースがあります。

対策 — メディアサイズの見直し（穴径の1.5倍以上を選定）

基本ルールとして、メディアの最小寸法をワークの最大穴径（溝幅）の1.5倍以上に設定します。たとえば穴径4mmのワークには、最小径6mm以上のメディアを選びます。

複雑な形状を持つワークの場合は、事前にテストバッチを実施し、詰まりの有無を確認することが不可欠です。バリ取りの基礎知識でも触れていますが、穴内部のバリ取りが必要な場合は磁気バレルの採用も検討してください。

バレル研磨のトラブルを未然に防ぐには、工程の各段階でチェックを行うことが重要です。以下のチェックリストを現場に掲示し、日常業務に組み込むことをおすすめします。

投入前チェック

• ワークの素材・板厚・穴径を確認し、メディアの種類とサイズが適合しているか
• メディアの摩耗度合いを目視確認し、交換・補充の要否を判断
• コンパウンドの種類と濃度が条件票の指定値と一致しているか
• バレル槽の充填率が60〜70%の適正範囲に収まっているか
• 異種金属の混入がないか（素材別バッチ管理の確認）

研磨中チェック

• 回転数・振動数が条件票の設定値どおりか
• コンパウンド濃度を2時間ごとに測定し、規定範囲（2.5〜5.0%）を維持
• 異音・異常振動がないか（メディア偏りや機械トラブルの兆候）
• 処理時間を超過していないか（タイマー管理の徹底）

排出後チェック

• 排出後30分以内に洗浄・乾燥を完了しているか
• 打痕・変形・黒ずみ・光沢ムラの有無を目視で全数確認
• メディアの残留（詰まり）がないか、穴・溝部を重点確認
• 寸法検査で公差内に収まっているか（抜き取り検査の実施）
• 検査結果を条件票にフィードバックし、次バッチの改善に反映

バレル研磨のトラブルは、原因を正しく特定し、条件を適切に調整すれば解決できるものがほとんどです。本コラムで取り上げた6つのトラブルと対策を改めて整理します。

バレル研磨の基礎や方式比較とあわせて理解を深めていただくことで、トラブルの予防と迅速な対処が可能になります。それでも解決が難しい場合は、専門の技術者が最適な条件を導き出しますので、ぜひご相談ください。
