金属部品の表面処理を検討する際、「バレル研磨とショットブラストはどう違うのか」「どちらを選べばよいのか」という疑問は非常に多く寄せられます。どちらも量産対応が可能な表面処理技術ですが、加工原理・仕上がり・コスト構造は大きく異なります。本コラムでは、両工法の特徴を8つの観点から比較し、用途別の使い分け基準と併用による品質向上事例を解説します。目的に合った工法選定の判断材料としてお役立てください。
バレル研磨に関するご質問・ご相談はお問い合わせフォームからお気軽にどうぞ。
バレル研磨とは

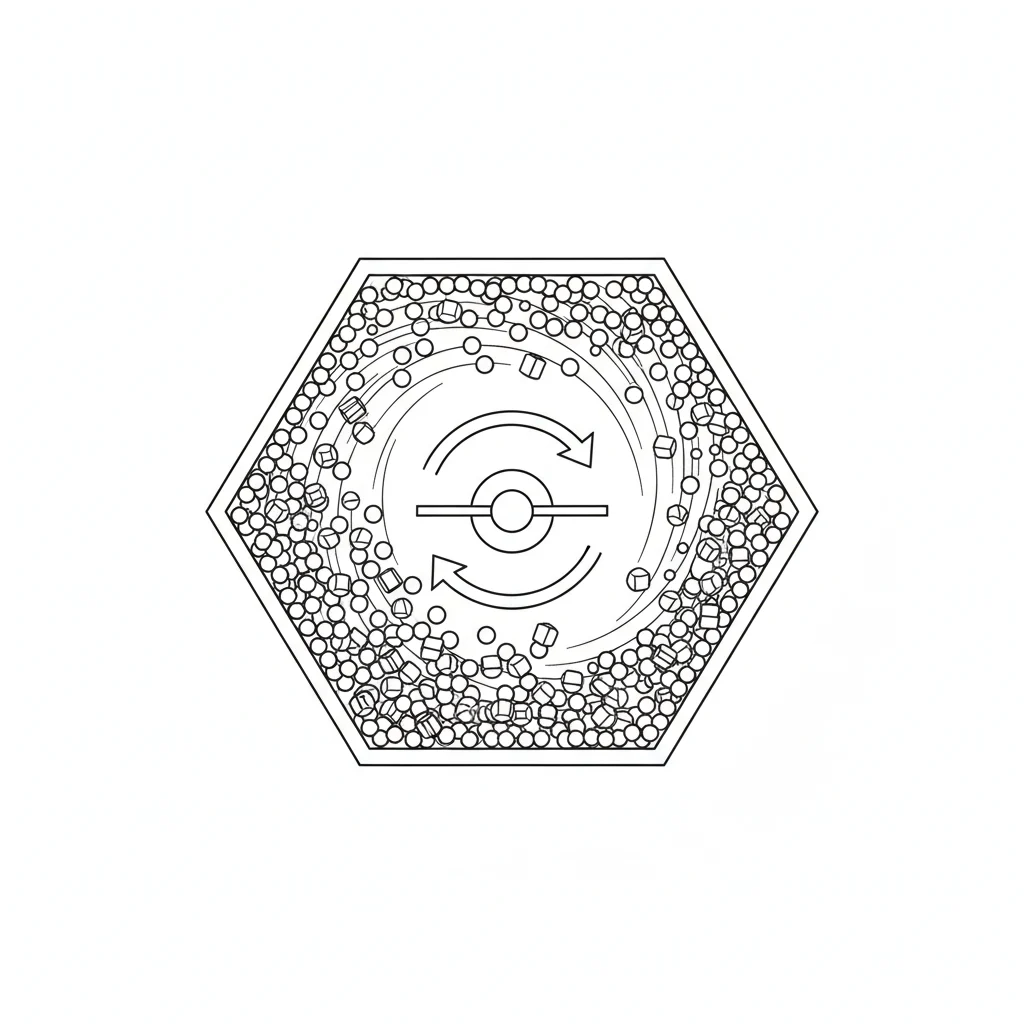

バレル研磨は、容器（バレル）の中にワーク（加工対象物）とメディア（研磨石）・コンパウンド（研磨液）を投入し、回転や振動によって発生する摩擦力で表面を仕上げる加工技術です。バリ取り・R付け・面粗さ改善・光沢仕上げまで幅広い仕上げに対応し、小〜中物部品のバッチ処理に適しています。
回転バレル・振動バレル・遠心バレル・流動バレル・磁気バレルの5方式があり、目的に応じて使い分けます。詳しくは「バレル研磨とは」で基礎から解説していますので、あわせてご覧ください。方式ごとの特徴は「バレル研磨5方式の特徴と選び方」で比較しています。また、「バレル研磨の種類」ページでも各方式の概要をご確認いただけます。
ショットブラストとは

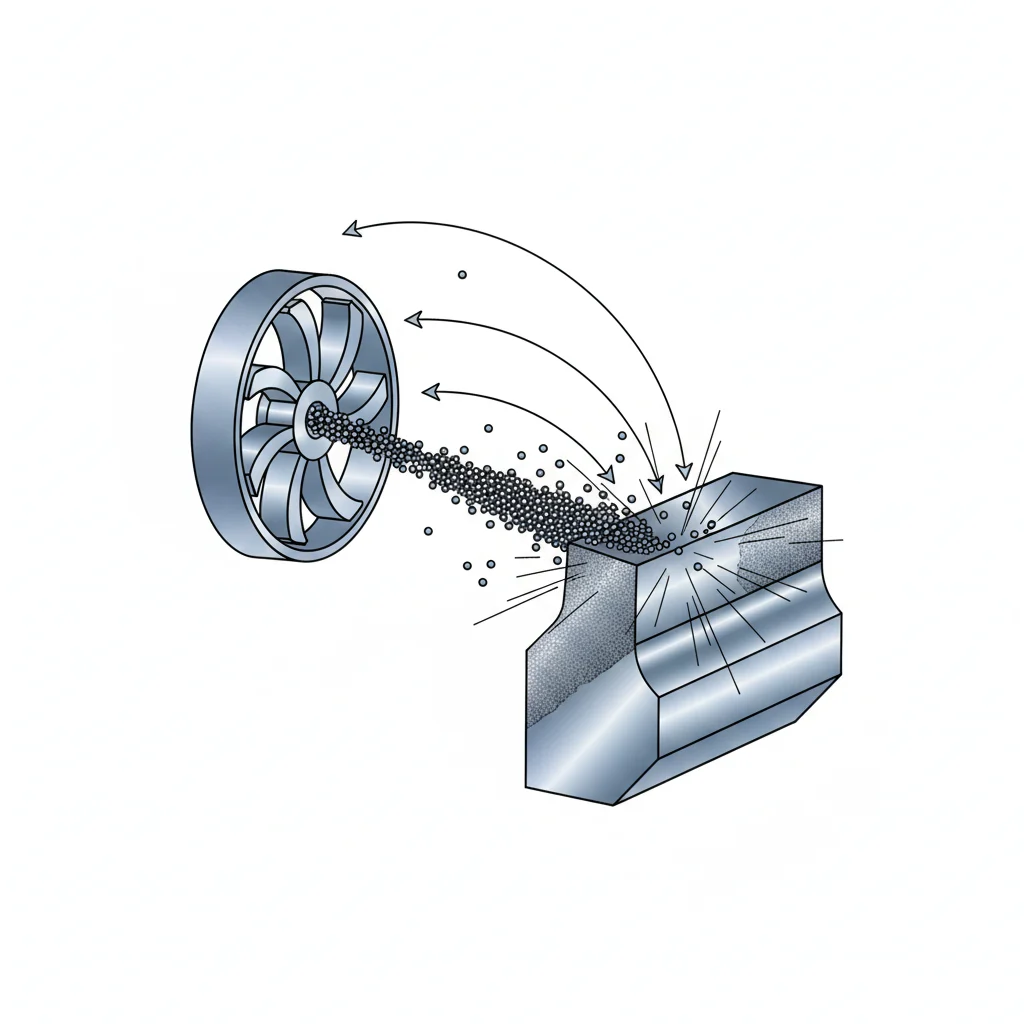

ショットブラストは、投射材（メディア）を高速で吹きつけてワーク表面を加工する技術です。投射材にはスチールショット・スチールグリット・ガラスビーズ・アルミナなどが使われ、インペラ（羽根車）やエアノズルで毎秒60〜80m程度の速度で投射します。
バレル研磨が摩擦力で穏やかに表面を整えるのに対し、ショットブラストは衝撃力（ピーニング効果）で表面のスケール・錆・塗膜を強制的に除去します。鋳物のバリ取りや溶接後のスケール除去、塗装前の素地調整（Sa 2.5相当）など、大物部品や連続処理ラインでの採用が多い工法です。衝撃力の大きさから、仕上がりはマット・梨地調になるのが特徴で、光沢仕上げには不向きです。
バレル研磨とショットブラストの違い
ここからは、両工法を8つの観点で詳しく比較します。それぞれの得意分野を理解することで、工法選定の精度が大きく向上します。
加工原理の違い — 摩擦力 vs 衝撃力
バレル研磨はメディアとワークが相対的にすべり合う摩擦力で表面を微細に削り取ります。加工力は穏やかで、面粗さRa 0.05〜0.8μm程度まで追い込むことが可能です。一方、ショットブラストは投射材がワーク表面に高速で衝突する衝撃力で加工します。面粗さはRa 1.6〜12.5μm程度となり、大きな除去量が必要な工程に向いています。
この原理の違いが、仕上がり・対応ワーク・コストなどすべての差異の根本にあります。

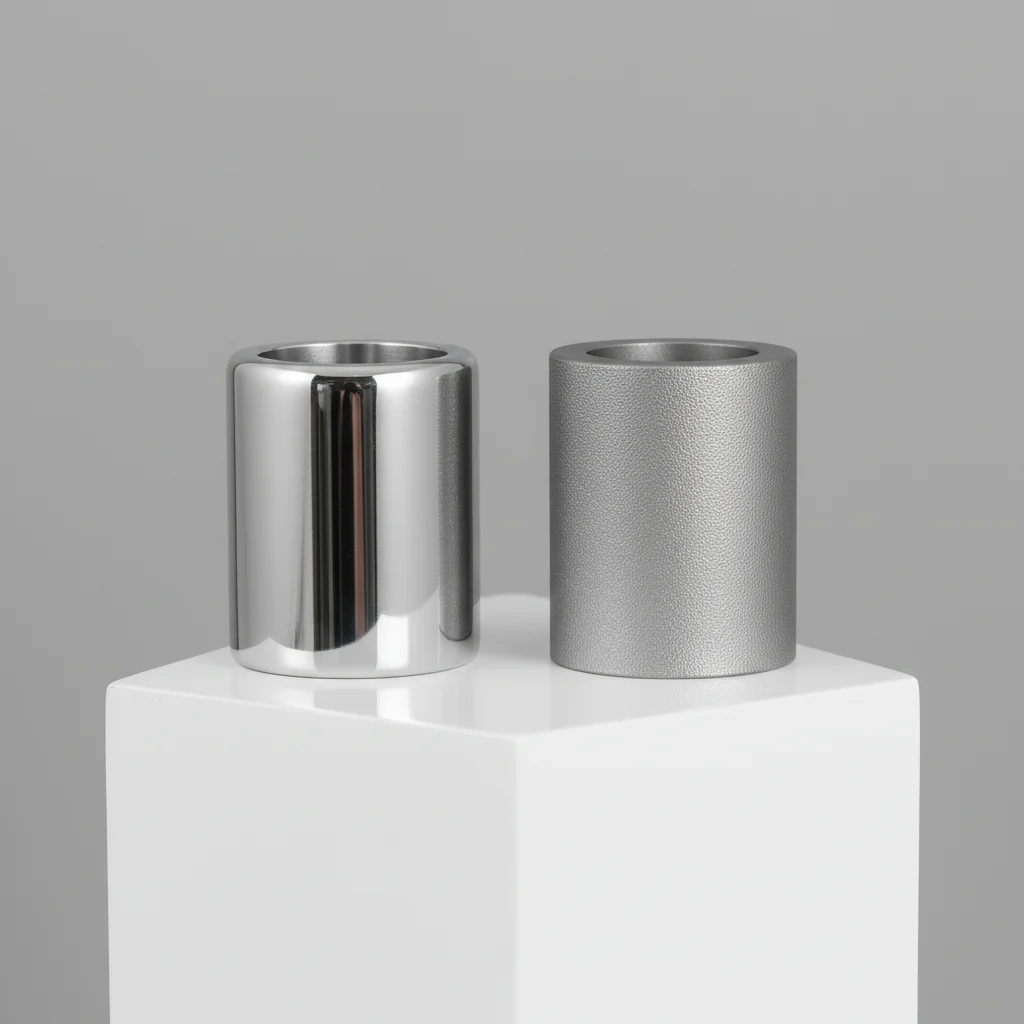

仕上がりの違い — 平滑・光沢 vs マット・梨地
バレル研磨は摩擦による研削で、平滑な面・光沢仕上げ・鏡面を得意とします。メディアの粒度とコンパウンドの組み合わせにより、Ra 0.1μm以下の鏡面仕上げも可能です。メディア選定の基礎は「バレル研磨メディアの選び方」をご参照ください。
ショットブラストは衝突痕が残るため、仕上がりはマット・梨地・サテン調になります。塗装やめっきの密着性向上を目的としたアンカー効果（表面粗さの確保）には有利ですが、光沢が求められる用途には適しません。
対応ワークの違い — 小〜中物バッチ vs 大物・連続処理
バレル研磨は小〜中物部品のバッチ処理に適しています。1バッチあたり数十〜数千個の部品を同時処理でき、振動バレルや流動バレルでは治具固定による個別加工も可能です。ただし、1辺500mmを超えるような大物部品や重量物は、バレル槽のサイズ制約により対応が難しくなります。
ショットブラストは大物部品や連続処理に強みがあります。コンベア式・テーブル式・ハンガー式など装置バリエーションが豊富で、鋳物・鋼材・溶接構造物など数百kgクラスのワークにも対応できます。
コスト構造の違い — メディア消耗 vs 投射材消耗+集塵設備
バレル研磨のランニングコストはメディア（研磨石）の消耗費とコンパウンド費が中心です。メディア寿命は数百時間に及ぶことも多く、比較的低コストで運用できます。コンパウンドの選定については「コンパウンド選定ガイド」で詳しく解説しています。設備は比較的コンパクトで、初期投資も抑えやすい傾向にあります。
ショットブラストは投射材の消耗が速く、定期的な補充が必要です。さらに、粉塵を処理するための集塵設備が必須となり、フィルター交換・ダクトメンテナンスなどの付帯コストも発生します。設備の初期投資はバレル研磨より高額になるケースが多いです。
環境負荷の違い — 廃水処理 vs 粉塵対策
バレル研磨は湿式加工が主流のため、廃水処理が環境管理のポイントです。使用後のコンパウンド液には金属微粉が含まれるため、沈殿処理やフィルタリングが必要です。ただし近年は環境負荷の低い水溶性コンパウンドが普及し、処理コストは低減傾向にあります。
ショットブラストは乾式加工が中心で、課題は粉塵対策です。投射材の破砕粉やスケール粉塵が大量に発生するため、集塵機の設置と定期点検が不可欠です。作業者の安全面でも、防塵マスクや換気システムの整備が求められます。
大型比較表 — 8項目で徹底比較
| 比較項目 | バレル研磨 | ショットブラスト |
|---|---|---|
| 加工原理 | 摩擦力（メディアとの相対運動） | 衝撃力（投射材の高速衝突） |
| 仕上がり | 平滑・光沢・鏡面（Ra 0.05〜0.8μm） | マット・梨地（Ra 1.6〜12.5μm） |
| 得意ワーク | 小〜中物部品（バッチ処理） | 大物・重量物（連続処理可） |
| 主な用途 | バリ取り・R付け・光沢仕上げ・面粗さ改善 | スケール除去・錆落とし・素地調整・ピーニング |
| 処理速度 | 10分〜数時間（方式により異なる） | 数分〜数十分（大量連続処理向き） |
| 初期投資 | 比較的低い（小型設備から導入可） | 高い（集塵設備込みで大規模） |
| ランニングコスト | メディア+コンパウンド（消耗は緩やか） | 投射材（消耗が速い）+集塵フィルター |
| 環境課題 | 廃水処理（湿式加工） | 粉塵対策（乾式加工） |
用途別の使い分けガイド
ここでは代表的な4つの加工目的別に、どちらの工法を選ぶべきかを具体的に解説します。
スケール除去・錆落とし → ショットブラスト
熱処理後のスケール除去や錆落としには、ショットブラストが第一選択です。スチールグリットやアルミナ投射材で表面の酸化被膜を短時間で除去でき、処理速度はバレル研磨の3〜5倍に達します。特に鋳物のバリ取り＋スケール除去を同時に行うケースでは、ショットブラストの効率が際立ちます。
バリ取り・R付け → バレル研磨
プレス部品やダイカスト部品のバリ取り・エッジのR付けには、バレル研磨が最適です。摩擦力による穏やかな加工で、エッジに均一なR（0.1〜0.5mm程度）を付与できます。ショットブラストでもバリは取れますが、衝撃による変形リスクがあり、薄板部品や精密部品には向きません。バリ取り工法の詳細は「バリ取り工法の比較と選び方」をご確認ください。
光沢仕上げ・鏡面 → バレル研磨
意匠面の光沢仕上げや鏡面加工は、バレル研磨の独壇場です。遠心バレルや流動バレルで粒度を段階的に細かくし、仕上げ用コンパウンドと組み合わせることでRa 0.05μm以下の鏡面が得られます。ショットブラストでは原理的に光沢面を得ることはできません。バレル研磨のメリット・デメリットの全体像は「バレル研磨のメリット・デメリット」で整理しています。
塗装・めっき前の下地処理 → 併用が効果的
塗装やめっきの密着性を高める下地処理では、両工法の併用が最も効果的です。ショットブラストで酸化被膜を除去し適度なアンカーパターンを付与した後、バレル研磨で表面の突起を均してRa値を適正範囲に調整します。この2段加工により、塗膜密着性が単独工法比で20〜30%向上したという実績があります。
判断フローチャート
以下の質問に沿って、最適な工法を判断できます。
- 目的はスケール除去・錆落としですか？
- はい → ショットブラスト
- いいえ → 2へ
- 光沢仕上げ・鏡面が必要ですか？
- はい → バレル研磨
- いいえ → 3へ
- ワークサイズは500mm以上ですか？
- はい → ショットブラスト（または併用）
- いいえ → 4へ
- 塗装・めっき前の下地処理ですか？
- はい → ショットブラスト → バレル研磨の併用
- いいえ → 5へ
- バリ取り・R付け・面粗さ改善が目的ですか？
- はい → バレル研磨
- いいえ → 個別にご相談ください（お問い合わせフォーム）
併用事例 — ブラスト→バレルの2段加工
当社では、ショットブラストとバレル研磨を組み合わせた2段加工の実績が増えています。以下に代表的なライン構成例をご紹介します。
加工ライン構成例（自動車部品・SUS304）
- ショットブラスト（スチールショット S-230、投射速度70m/s、処理時間3分）
→ 熱処理後のスケール・酸化被膜を除去。面粗さRa 3.2μm程度に - 洗浄（アルカリ脱脂 → 水洗 → 乾燥）
→ ブラスト粉塵と油分を完全除去 - 振動バレル研磨（セラミックメディア＋中性コンパウンド、処理時間40分）
→ 表面の突起を均しRa 0.8μmまで改善。エッジにR 0.2mmを付与 - 仕上げバレル研磨（樹脂メディア＋光沢コンパウンド、処理時間20分）
→ 面粗さRa 0.2μmの光沢面に仕上げ - 洗浄・乾燥・検査
この2段加工により、スケール除去と光沢仕上げを1ラインで完結でき、工程間の搬送ロスを削減しています。単独工法では実現が難しい「スケール除去＋光沢仕上げ」を両立させた好事例です。
当社の設備情報ページでは、バレル研磨の各方式に対応した設備ラインナップを掲載しています。また、業界・用途別ページでは自動車・医療・電子部品など業界ごとの加工事例をご覧いただけます。
よくあるご質問
バレル研磨とショットブラスト、どちらが安いですか？
小〜中物部品のバリ取りや光沢仕上げであれば、初期投資・ランニングコストともにバレル研磨のほうが低コストです。一方、大物部品のスケール除去や連続処理ではショットブラストのほうが処理効率が高く、トータルコストで有利になるケースがあります。加工目的とワークサイズによって最適解は変わりますので、お問い合わせいただければ概算見積りをご提示します。
ショットブラスト後にバレル研磨をかけることはできますか？
可能です。ブラストでスケール除去した後、バレル研磨で面粗さ改善・光沢仕上げを行う2段加工は実績の多い組み合わせです。ただし、ブラスト粉塵が残ったままバレル研磨に投入すると傷の原因になるため、中間洗浄工程の挿入が重要です。
アルミやステンレスにもショットブラストは使えますか？
使用可能ですが、投射材の選定に注意が必要です。スチールショットをアルミに使用すると鉄分が転写し腐食の原因になります。アルミにはガラスビーズやアルミナ、ステンレスにはステンレスショットの使用が推奨されます。バレル研磨であれば、メディアの選定で素材に合った加工が容易に行えます。
バレル研磨で錆やスケールは取れますか？
軽度の錆や薄いスケールであれば、セラミックメディアと酸性コンパウンドの組み合わせで除去可能です。ただし、厚いスケールや固着した錆にはショットブラストのほうが効率的です。除去対象の厚みと面積によって最適工法が変わりますので、課題解決事例もあわせてご参照ください。
サンドブラストとショットブラストの違いは何ですか？
サンドブラストは圧縮空気で投射材を吹きつけるエア式、ショットブラストはインペラ（羽根車）で投射材を投げつける機械式です。サンドブラストは局所的な処理や小ロットに適し、ショットブラストは大量・連続処理に適しています。なお、現在は珪砂（サンド）の使用が健康上の理由で規制されており、アルミナやガラスビーズが主流です。
まとめ
バレル研磨とショットブラストは、どちらも量産対応可能な表面処理技術ですが、加工原理が根本的に異なるため、得意分野が明確に分かれます。
- バリ取り・R付け・光沢仕上げ → バレル研磨
- スケール除去・錆落とし・大物処理 → ショットブラスト
- 塗装前の下地処理・スケール除去+光沢仕上げ → 両工法の併用
重要なのは「どちらが優れているか」ではなく、加工目的に合った工法を正しく選ぶことです。当社は50年以上にわたりバレル研磨を専門に手がけており、ショットブラストとの併用を含めた最適な工程設計をご提案しています。
「この部品にはどの工法が合うか」「コストと品質のバランスを取りたい」といったご相談は、取引の流れをご確認のうえ、お気軽にお問い合わせください。研磨事例ページでは、実際の加工実績をビフォーアフター写真付きでご覧いただけます。
