加工情報サマリー
MATERIAL
素材
鉄系焼結
SIZE
製品サイズ
φ100×t8mm
EQUIPMENT
使用設備
200ℓ回転バレル機
CONDITIONS
加工条件
回転バレル研磨（バリ除去）
NOTES
補足
処理数量：400個／チャージ
INDUSTRY
お客様の業種
圧縮機用部品
§ 01Problem → Result
抱えていた課題と、
研磨後に得られた結果を対で示します。
抱えていた課題
01
バリの除去
焼結部品に発生したバリを除去する必要がありました。
02

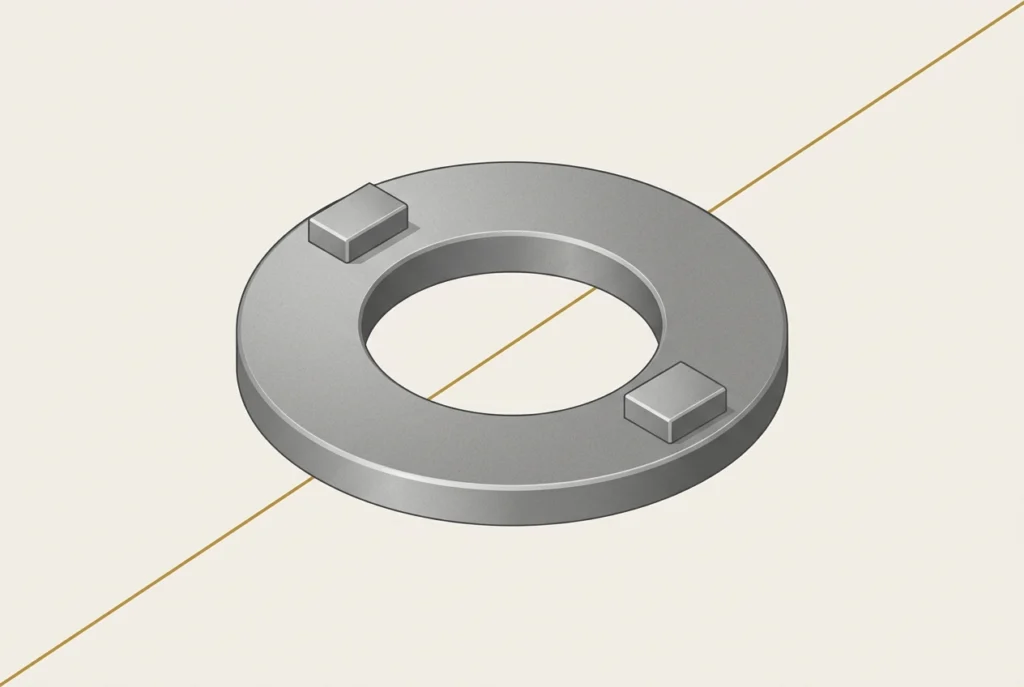

大きめのリング形状
外径100mm・厚さ8mmのリング形状の部品を、まとめて処理する必要がありました。
導入後の成果
バリを除去
オルダムリングのバリを除去しました。
400個／チャージで処理
外径100mmのリングを、400個／チャージで処理しました。
§ 02Approach
早川研磨工業の解決アプローチ
-
01
材質・形状と仕上げ目的の確認
鉄系焼結という材質、φ100×t8のリング形状、バリ除去という目的を確認しました。
-
02
回転バレルによる研磨
200ℓ回転バレル機を使用し、オルダムリングのバリを除去しました。
技術的なポイント
POINT 01
大径リングのバリ取り
外径100mmのリング形状の焼結部品を、200ℓ回転バレル機でまとめてバリ取りした事例です。
POINT 02
圧縮機用の焼結部品
圧縮機に使われるオルダムリングの仕上げに対応しました。
POINT 03
焼結部品の空孔内のさび抑制
熱処理をしていない焼結部品は空孔内に水が入り、さびやすい。バレル加工前に特殊処理をすることでさびを抑制。
