加工情報サマリー
MATERIAL
素材

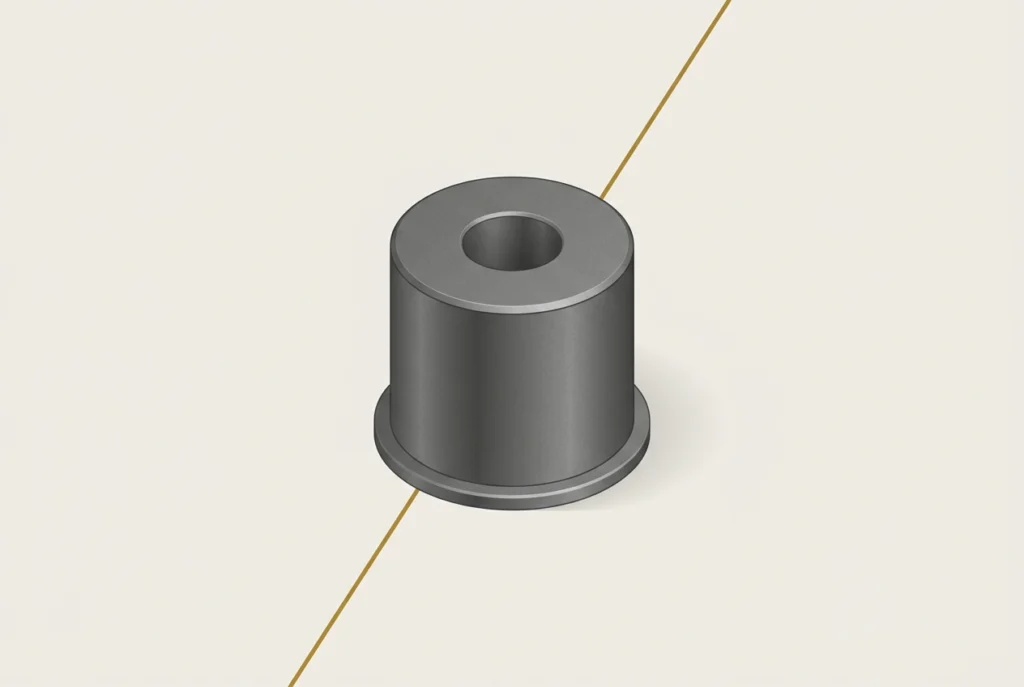

鉄系圧造品
SIZE
製品サイズ
φ25×t25mm
EQUIPMENT
使用設備
450ℓ振動バレル機
CONDITIONS
加工条件
振動バレル研磨（成形バリ・内径部ヒゲバリ除去）
NOTES
補足
処理数量：6,000個／バッチ
INDUSTRY
お客様の業種
自動車向け部品（内装装置部品）
§ 01Problem → Result
抱えていた課題と、
研磨後に得られた結果を対で示します。
抱えていた課題
01
成形バリの除去
圧造で成形した際に発生したバリを除去する必要がありました。
02
内径部のヒゲバリ
内径部に細いヒゲ状のバリがあり、これを除去する必要がありました。
導入後の成果
成形バリを除去
圧造品の成形バリを除去しました。
内径部のヒゲバリを除去
内径部の細いヒゲバリを除去しました。
6,000個／バッチの量産処理
450ℓ振動バレル機で、6,000個／バッチで処理しました。
§ 02Approach
早川研磨工業の解決アプローチ
-
01
材質・形状とバリの位置の確認
鉄系圧造品という材質、φ25×t25の形状、成形バリと内径部のヒゲバリの位置を確認しました。
-
02
大型振動バレルによる量産処理
450ℓ振動バレル機を使用し、成形バリと内径部のヒゲバリを除去しました。
技術的なポイント
POINT 01
内径部のバリ取り
内径部のヒゲバリは、外周に比べて研磨材が届きにくい箇所です。本事例では振動バレルで内径部のヒゲバリまで除去しました。
POINT 02
大型槽での量産
450ℓの大型振動バレル機を使い、自動車部品の量産ロットに対応した事例です。
INQUIRY — この事例をもとに相談する
似た形状・材質の部品の研磨は、
この事例を添えてご相談ください。
